室內照明智能控制系統
ENET智能控制系統，是以EC-NET總線結合TCP/IP網絡通訊方式的控制電氣設備。主要用于對照明系統 的控制， 多媒體音視頻系統的控制，環境系統的監測控制等。 不僅可控制照明光源的發光時間、 亮度來配合不同應用場合做出相應的燈光照明場景，也可用于窗簾、空調、音視頻等設備的控制，并與消防、 保安、 門禁等系統聯動， 并可對用電回路進行電量數據分析 。 從而可使到管理智能化、 操作簡單化、使用節能化，以及靈活適應未來照明布局和控制方式變更等要求。提升了建筑物里工作和生活群體的舒適和健康，并實現照明等用電的綠色節能。
系統原理及組成
EC-NET智能控制系統是一個總線型的集中式系統兼容分布式系統的智能控制系統 。 當主機在線時系統是集中式系統 ，各終端模塊在主機的統一管理下 ,使系統具有很強的邏輯控制功能。當主機不在線時系統會自動變成為無主機的分布式系統 ， 各終端模塊可各自通信并執行操作，不會因為沒有了主機而導致系統癱瘓 ，只是損失了部分系統邏輯控制功能。
EC-NET智能控制系統通過控制總線將所有模塊連接成網絡，總線上為每個模塊提供24V直流工電源、控制信號 。EC-NET智能系統通過系統編程使控制與輸出回路建立邏輯對應關系 ，因此在設計時更加簡單、方便、靈活。EC-NET總線分為EC-NET總線A及EC-NET總線B。EC-NET總線A為集中式控制，最多可掛載64個模塊單元 。 一般用于接系統系統模塊，事件觸發輸入模塊，輸出模塊及紅外、串口擴展輸出等。EC-NET總線B為分立式控制， 最多可掛載64個模塊單元， 一般用于接輸入模塊及輸入、輸出混合模塊等。
EC-NET總線系統協議
EC-NET總線遵從國際通訊協議TIA/EIA-485-A的主從式、四線制（兩條電源線、兩條通信線）、專業的智能控制系統協議，并且是對外開放的總線協議。

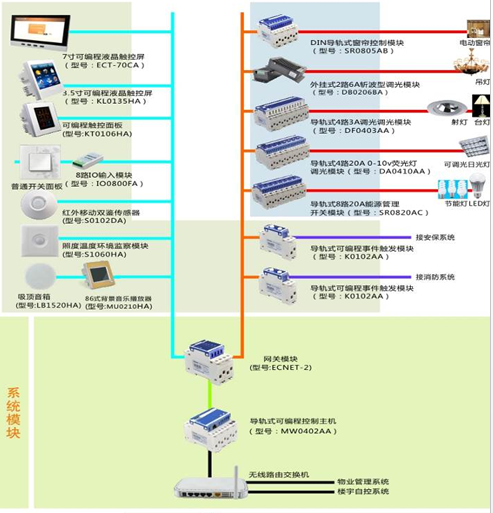

EC-NET智能控制系統組成
外）均設置唯一的地址并可用軟件設定其參數。
輸入模塊是EC-NET智能系統的輸入控制，由按鍵面板 、 觸摸屏、液晶觸摸屏、 無線觸摸屏、 事件觸發輸入模塊、 傳感器、PC電腦、串口信號輸入等組成。
輸出模塊是EC-NET智能系統的執行單元 ，由導軌式模塊 、 86式模塊 、外掛式模塊及紅外、串口擴展輸出模塊、 電量監測模塊等組成。可執行開關、調光、電機正反轉、紅外線信號發送、串口信號的收發、網絡信號的收發等操作。
系統模塊由電源模塊、總線網關模塊 、主機 、 導軌總線匯流排等組成 。電源模塊為各模塊提供12V或24V的直流電 ， 總線網關模塊是輸入模塊、輸出模塊、 主機的連接橋梁 ,主機是控制系統的邏輯運算單元、分析處理單元、時鐘單元， 即整個智能控制系統的大腦中樞。
